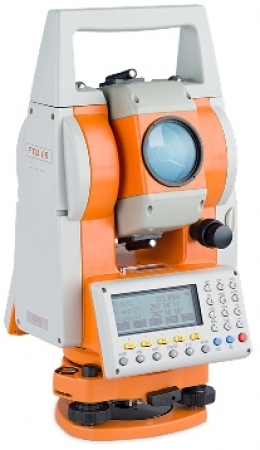

Jednoduchá totální stanice FTD 05

Totální stanice GeoFennel TheoDist FTD 05 je přístroj určený pro jednoduché použití a rychlé nastavení na každém staveništi. Je určený pro nezkušené uživatele stejně jako pro profesionály. Lehko zvládnutelný software s intuitivní strukturou. TheoDist FTD 05 je vybavený množstvím programů od jednoduchého měření vzdálenosti a úhlu až po přesné trojrozměrné měření.

Vlastnosti:

• Měřící programy, které poskytují efektivní a jednoduché řešení pro vytyčování
• Bezodrazové měření bodů
• Trojrozměrné měření souřadnic
• Viditelný laserový bod ke zlepšení cílení a přesnosti
• Data je možné nahrát a stáhnout do PC pomocí RS232 kabelu
• Rychlé a jednoduché nastavení pomocí integrované laserové olovnice
• Rozsah měření až do 200 m bezodrazně a 600 m s odrazným hranolem nebo terčíkem

Popis měřících funkcí:

• Koordinované měření: měření a práce v trojrozměrném souřadnicovém systému
• Výpočet vzdáleností: horizontálních vzdáleností a vertikálních výškových rozdílů mezi dvěma měřenými body
• Offset: vypočítá vzdálenost a úhel k bodu, který chcete měřit umístněním cíle před, za anebo kolmo k linii pohledu
• REM: měří výšku k objektu nepřímým měřením, když je přímé měření nepřístupné
• Resekce: určuje souřadnice přístroje, měřením více známých bodů, přístroj může určit svoji polohu z minimálně 2 a maximálně 10 známých bodů
• Oblast: oblast je možné vypočítat měřením obvodu s minimálně třemi body
• Dodávaný komunikační software umožňuje uživateli uložit data v různých formátech, údaje lze konvertovat do formátu DXF, což je vhodné pro vložení do softwaru typu CAD, např. AutoCAD

Dodávka obsahuje:

• Totální stanici TheoDist FTD 05
• 2x dobíjecí baterii 7.2 V DC NiMH
• Nabíječku 100 / 240 V
• Pevnou trojnožku
• Ochranný obal proti dešti
• Plochý reflektor FP 50 v pouzdře
• Kabel pro přenos dat
• Redukci kabelu USB - sériový port
• Program pro přenos dat na CD
• Šroubovák a hadřík
• Transportní plastový kufr s popruhem
• Český návod

Technické specifikace

Dalekohled

• Obraz vzpřímený
• Průměr objektivu 45 mm
• Zvětšení 30 x
• Zorné pole 1° 30´
• Rozlišovací schopnost 4"
• Nejkratší záměra 1.5 m

Měření

• Bez hranolu 1.5 - 200 m
• S odrazným štítkem 1.5 - 600 m
• S jedním standardním hranolem 1.5 - 600 m
• Přesnost +/- 3 mm + 2 ppm
• Offset "0"

Doba měření

• Fine / Rapid / Tracking 1.5 s / 0.9 s / 0.3 s
• Minimální čtení 1 mm
• Jednotky vzdálenosti m / ft

Měření úhlů

• Minimální rozlišení čtení 1" / 5" / 10"
• Úhlová přesnost 5"
• Úhlové jednotky 100 % / 360° / 400 gon

Kompenzátor

• Typ elektronický
• Rozsah +/- 3°

Laserové ukazovátko

• Třída laseru 3R

Citlivost libel

• Trubicová libela 30" / 2 mm
• Krabicová libela 8´ / 2 mm

Laserová olovnice

• Přesnost olovnice +/- 1 mm / 1.5 m
• Laserová třída 2

Napájení

• Li-Ion baterie 7.2 V DC NiMH
• Počet baterií 2 x
• Provozní doba 5 hodin
• Nabíječka 100 / 240 V
• Displej : duální, 4 řádky, 24 znaků
• Podsvícení ne
• Klávesnice 26 tlačítek

Zpracování dat

• Přenosová rozhraní RS-232

Ostatní

• Vnitřní paměť 50 000 bodů
• Externí paměť -/-
• IP třída IPX4
• Teplotní pracovní rozsah - 20 °C až + 50 °C
• Hmotnost 6.0 kg
